 Pince de contrôle de l'allumage
|
Référence : 20
|
Voici un accessoire qui permet de régler l'avance initiale avec précision. Il fonctionne avec les modules CARBIER type 1, mais peut ne pas fonctionner avec un autre type d'allumage. Il fonctionne aussi avec un circuit d'allumage standard, non électronique.
Il se compose d'une pince de masse, dont une branche contient une diode électroluminescente. L'autre pince, plus petite, permet le branchement sur le ou les rupteurs, successivement.
|
|
Opérer le moteur étant arrêté.

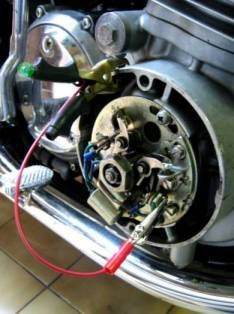

- Placer la grosse pince sur le carter, comme sur la photo. De cette façon, la LED est parfaitement visible pendant le réglage.
- Connecter la petite pince sur un des rupteurs.
|
Régler l'écartement des contacts à la distance recommandée par le construteur (en général 0,3 à 0,4 mm).
Tourner la platine porte-rupteurs de telle sorte que quand on tourne le vilebrequin dans le bon sens, la LED s'allume au moment précis où le repère du porte-came passe devant le repère fixe du carter.
Un réglage fin complémentaire à la lampe stroboscopique est souhaitable.
|
Ci-contre deux exemples d'utilisation : sur une Honda CB750 Four, et sur une Enfield India 500
:
|
|
|
|
|

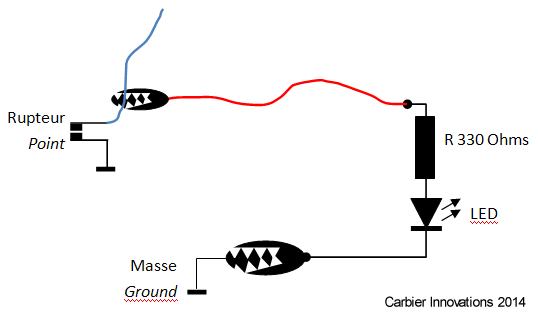

Schéma électrique : montage très
facile à réaliser soi-même.
Sur les véhicules avec le + à la masse, inverser les pinces.
|
|
